Сигнальная разметка складских помещений: требования по ГОСТу

Сигнальная разметка на складе – это важнейший элемент системы безопасности, который помогает структурировать пространство, разделять потоки транспорта и пешеходов, а также предупреждать о потенциальных опасностях. Согласно данным исследований, предприятия, использующие сигнальную разметку, снижают число несчастных случаев на треть. В этой статье мы подробно разберем требования к сигнальной разметке складских помещений с точки зрения действующих нормативных документов, чтобы вы могли организовать работу склада максимально безопасно и в полном соответствии с законодательством.

Содержание

• Нормативная база

• Что и где нужно размечать: инструкция по зонам ответственности

• Что именно нужно начертить: виды элементов разметки

• Цифры, которые проверяют инспекторы: размеры разметки по нормативам

• Ошибки при нанесении разметки: что проверяют инспекторы

• Чек-лист для самопроверки перед инспекцией

• Преимущества противоскользящей ленты: безопасность на каждом шагу

• Заключение

Нормативная база

Когда речь заходит об организации сигнальной разметки на складе, первый вопрос, который возникает у ответственного лица: «А есть ли четкий закон, который диктует, где и как именно наносить полосы?». И да, такой закон существует. Вся система сигнальной разметки в России построена на жестких требованиях государственного стандарта, но на практике её применение часто упирается не в незнание документа, а в непонимание, как именно этот документ работает в условиях реального склада с его нагрузками, разливом технических жидкостей и интенсивным движением техники.

Базовый стандарт: ГОСТ 12.4.026-2015 как отправная точка

Главный нормативный акт, который регулирует цвета, формы, размеры и правила нанесения разметки в любой организации, — это ГОСТ 12.4.026-2015 (входит в систему стандартов безопасности труда — ССБТ). Важно понимать: этот документ — не просто «свод рекомендаций», а обязательный к применению межгосударственный стандарт. Его ключевая задача — унифицировать визуальные сигналы опасности так, чтобы любой сотрудник независимо от стажа и образования мгновенно считывал угрозу: желто-черные полосы = стой, красно-белые = временная опасность, зелено-белые = иди сюда, здесь безопасно.

В ГОСТе жестко прописаны не только цвета, но и технические параметры:

• минимальная и максимальная ширина полос (от 20 до 500 мм);

• угол наклона полос (строго 45° к краю разметки);

• требования к контрастности и коэффициенту светоотражения (если используется фотолюминесцентная лента).

Без опоры на этот документ любая разметка на полу превращается в цветной произвол, который не имеет юридической силы. Если инспектор ГИТ или пожарный надзор придет на склад и увидит разметку, выполненную «на глаз», он выпишет предписание, и его нельзя будет оспорить — ссылка на ГОСТ в этом случае станет вашим главным аргументом.

Отраслевые правила складирования: что говорит ПОТ РО

Однако одним ГОСТом 12.4.026-2015 нормативная база не ограничивается. Для складов действует специализированный документ — ПОТ РО-14000-007-98 (Правила по охране труда при складировании материалов). В этом положении содержатся конкретные требования к организации пространства на складе:

• обозначение границ штабелей и стеллажей — разметка должна быть видна водителю погрузчика на расстоянии не менее 5 метров;

• нормативы разрывов — расстояние от края разметки до стены должно быть не менее 0,8 м, а между стеллажами — не менее 1,2 м для свободного прохода человека;

• маркировка высотных ограничений — на балках и фермах перекрытий наносятся сигнальные полосы, если фактическая высота от пола до препятствия составляет менее 2,5 метров.

Игнорирование ПОТ РО-14000-007-98 чревато не только штрафами, но и прямым запретом на эксплуатацию складских помещений до устранения нарушений. Этот документ фактически переводит абстрактные требования ГОСТа в конкретные метры и сантиметры, которые можно измерить рулеткой.

Связка с пожарными нормами: световая разметка

Для путей эвакуации действует еще один пласт нормативов — это Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и свод правил СП 1.13130.2020. Согласно этим документам, разметка эвакуационных маршрутов должна быть выполнена с использованием фотолюминесцентных материалов (свечение в темноте не менее 24 часов). Если на вашем складе разметка обычная, без свечения, при проверке МЧС это расценят как нарушение, даже если по ГОСТ 12.4.026-2015 формально все верно.

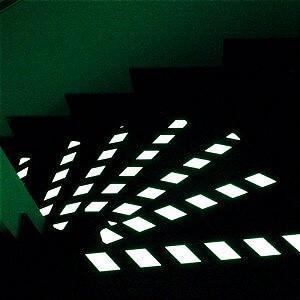

Фотолюминесцентная лента на лестнице

Как применять все эти документы на практике (пошагово)

Чтобы не запутаться в трех соснах, следуйте простой логике:

1. Сначала берете ГОСТ 12.4.026-2015 — он диктует, какие цвета, полосы и углы применять к каждому типу зон.

2. Затем сверяетесь с ПОТ РО-14000-007-98 — он дает габариты и расстояния для конкретных зон (проезды, проходы, штабели).

3. Для эвакуационных выходов отдельно проверяете пожарные нормы — там прописаны требования к фотолюминесценции и ширине маршрутов.

4. Фиксируете все решения в схеме разметки склада (этот документ утверждает руководитель и согласовывает с инженером по охране труда). Наличие такой схемы — доказательство того, что вы не нарушаете закон, а сознательно применяете нормы.

Резюме для ответственного лица

Нормативная база по сигнальной разметке склада — это трехзвенная конструкция: общий ГОСТ, отраслевые правила складирования и специальные пожарные требования. Все три блока обязательны к выполнению. Если у вас на складе применяется только ГОСТ, но проигнорированы разрывы по ПОТ РО или отсутствует фотолюминесцентная лента на эвауационных выходах — разметка считается неполной, и при проверке у вас будут основания для штрафа. Поэтому первым шагом проектирования безопасности всегда должен быть аудит пространства под требования всех трех указанных документов.

Что и где нужно размечать: инструкция по зонам ответственности

Сигнальная разметка на складе — это навигационный каркас, по которому одновременно движутся люди, электроштабелеры и погрузчики. Задача разметки — сделать эти траектории предсказуемыми. Разделим все складское пространство на четыре смысловых слоя.

2.1. Транспортные коридоры и пешеходные маршруты (потоки)

Это основа логистики. Ошибка здесь стоит дороже всего — столкновение пешехода с погрузчиком относится к категории тяжелых несчастных случаев.

• Проезды для техники: обозначаются двумя параллельными сплошными линиями. Ширина проезда должна быть не менее ширины погрузчика + 0,9 м (согласно межотраслевым правилам по охране труда на складах). Для электроштабелеров с поворотом в проходе ширина вычисляется по формуле радиуса поворота, но на практике минимальный коридор — от 2,7 до 3,5 м.

• Пешеходные дорожки: выделяются отдельной полосой шириной не менее 0,8–1,0 м. Критическое требование: если пешеходный маршрут пересекает проезжую часть, в месте пересечения обязательно наносится «зебра» (предупреждающий крест или пунктир), а не просто сплошная линия.

• Запрет смешивания: разметка должна четко визуально отделять зону хранения от проезда — чтобы водитель погрузчика видел не просто стену стеллажей, а границу, за которую выезжать нельзя (обычно это 0,5–1 м от выступающих частей стеллажа).

Важный нюанс по ГОСТ: желто-черные полосы наносятся строго под углом 45° (или 30–60°) к оси движения. Это не эстетика — именно такой угол создает визуальный «эффект препятствия» и заставляет водителя рефлекторно сбросить скорость.

2.2. Опасные конструктивные элементы (постоянные препятствия)

ГОСТ требует маркировать не только зоны, но и отдельные объекты, которые выступают в рабочую зону и могут стать причиной удара или зацепа.

В обязательном порядке размечаются:

2.3. Технологические участки (зоны активности)

Здесь напольная разметка носит не только предупреждающий, но и организующий характер — она диктует, где именно можно стоять, работать и складировать.

• Зоны приема и отгрузки: выделяются широкой (10–15 см) красно-белой или желто-черной рамкой. Внутри рамки обычно указывается направление движения (стрелки) и место для паллетовоза. Важно: эта зона никогда не пересекается с пешеходной дорожкой — сотрудник не должен идти сквозь место, где разворачивается машина.

• Места комплектации и упаковки: размечаются по периметру, но цвет здесь чаще используют зелено-белый (безопасная рабочая зона) с желтой полосой со стороны проезда, чтобы водитель видел, где заканчивается его пространство.

• Зона парковки и зарядки техники: каждый слот для погрузчика очерчивается прямоугольником (желтым). Если зарядка стационарная — место перед зарядным устройством выделяется красно-белой клеткой, чтобы никто не ставил туда груз и не перекрывал доступ к пожаротушению.

2.4. Пожарные выходы и эвакуационные пути

Это единственная зона, где требования к разметке ужесточены отдельным разделом ГОСТа (и проверяются МЧС в первую очередь).

• Эвакуационные выходы: двери, ведущие наружу, размечаются по периметру зелено-белой лентой, а пол перед ними — свободной зоной (ни стеллажей, ни паллет) радиусом не менее 1 м. Любая линия разметки на этом радиусе — запрещена.

• Путь к выходу: стрелки на полу (длина стрелы — от 0,5 до 1 м) через каждые 5 м, обязательно в сочетании с табличкой «Выход» над дверью.

• Если склад без естественного освещения — разметка на путях эвакуации должна быть выполнена фотолюминесцентной лентой (свечение в темноте не менее 24 часов по ГОСТ Р 12.2.143).

Что именно нужно начертить: виды элементов разметки

Согласно ГОСТ 12.4.026-2015 и Правилам по охране труда при эксплуатации складов (Приказ Минтруда № 753н), все элементы можно разделить на три группы.

Линейные элементы

Это основа любой разметки — линии, которые задают границы и направления движения.

Важно: сплошные линии наносятся шириной 50–100 мм для основных границ и до 150 мм для крупных зон. Пунктирные линии состоят из штрихов длиной 100–300 мм с промежутками 50–100 мм.

Зональные элементы

Эти элементы выделяют функциональные участки склада и помогают организовать пространство.

• Контуры мест хранения — прямоугольники или квадраты, обозначающие паллетоместа, ячейки напольного хранения. Наносятся желтым или синим цветом в зависимости от назначения зоны.

• Границы функциональных зон — рамки, выделяющие зоны приемки, отгрузки, комплектации, брака, карантина. Цвет зависит от уровня опасности: желто-черный для зон с техникой, красно-белый для запретных зон, зелено-белый для безопасных участков.

• Свободные зоны — пространства, которые нельзя загромождать (перед эвакуационными выходами, пожарным оборудованием). Обозначаются диагональной штриховкой или красно-белой рамкой.

Информационные и направляющие элементы

Эти элементы помогают ориентироваться на складе и соблюдать правила движения.

• Стрелки направления движения — указывают разрешенное направление для техники и пешеходов. Длина стрелки — от 0,5 до 1 м, наносятся через каждые 5–10 м в проездах.

• Пиктограммы — графические знаки, обозначающие пешеходные переходы, места стоянки погрузчиков, запреты. Должны соответствовать ГОСТ 12.4.026-2015 по форме и цвету.

• Буквенно-цифровая адресация — номера рядов, секций, ячеек для навигации. Наносятся контрастным цветом (обычно белым на темном фоне или черным на светлом).

• Текстовые надписи — уточняют назначение зоны: «ПРИЕМКА», «ОТГРУЗКА», «НЕ ЗАСТАВЛЯТЬ», «ВХОДА НЕТ». Высота букв — не менее 50 мм для хорошей читаемости.

Цифры, которые проверяют инспекторы: размеры разметки по нормативам

Правильная разметка — это не только правильные цвета и формы, но и точные размеры. Инспекторы ГИТ и МЧС проверяют соответствие этим параметрам, а нарушения могут привести к штрафам.

Ширина линий разметки

Ширина проходов и проездов

Это критически важные параметры, которые напрямую влияют на безопасность.

• Пешеходные дорожки: минимальная ширина 0,8 м, рекомендуемая 1,0–1,2 м (Приказ Минтруда № 753н, п. 3.48).

• Проезды для погрузчиков: ширина техники + 0,9 м для безопасного расхождения. Для стандартного вилочного погрузчика (ширина ~1,2 м) минимальная ширина проезда составляет 2,1 м, но на практике рекомендуется 2,7–3,5 м с учетом маневрирования.

• Проходы между стеллажами: минимум 1,2 м для свободного прохода человека (Приказ Минтруда № 753н, п. 3.48).

• Отступ от стены до стеллажа или оборудования: минимум 0,8 м для обслуживания и доступа к пожарному оборудованию.

Параметры сигнальных полос

Сигнальные полосы (желто-черные, красно-белые) имеют строгие требования к геометрии:

• Угол наклона: строго 45° к краю разметки.

• Соотношение ширин полос: от 1:1 до 1,5:1 (например, желтая полоса 50 мм, черная 50–75 мм).

• Доля светлого цвета: минимум 50% от общей площади разметки.

• Контрастность: коэффициент яркости между цветами должен быть не менее 0,5 для хорошей видимости.

Размеры информационных элементов

• Стрелки направления: длина 0,5–1,0 м, ширина 0,2–0,3 м.

• Пиктограммы: диаметр или сторона не менее 0,3 м для хорошей видимости с расстояния.

• Текстовые надписи: высота букв не менее 50 мм, ширина букв пропорциональна высоте.

• Номера ячеек: высота цифр не менее 100 мм для чтения с расстояния 3–5 м.

Свободные зоны

• Перед эвакуационными выходами: радиус не менее 1 м должен быть свободен от любых предметов и разметки, ограничивающей проход.

• Перед пожарными щитами и огнетушителями: зона не менее 1×1 м должна быть обозначена как запретная для загромождения.

• Перед воротами и дверными проемами: свободная зона не менее 0,5 м от края проема.

Ошибки при нанесении разметки: что проверяют инспекторы

Даже если вы знаете все требования ГОСТ, на практике часто допускаются ошибки, которые приводят к быстрому износу разметки, штрафам и, главное, снижению безопасности. Вот самые частые нарушения и способы их избежать.

Нарушение 1: Выцветшая или отслаивающаяся разметка

Проблема: Разметка нанесена, но через 2–3 месяца она выцветает, отслаивается или стирается колесами погрузчиков. Инспектор может расценить это как отсутствие разметки.

Причина:

• Использована дешевая краска без защиты от УФ-излучения и механических нагрузок.

• Нарушена технология нанесения (не подготовлена поверхность, нанесено слишком тонким слоем).

• Не учтена интенсивность движения техники в зоне.

Решение:

• Используйте эпоксидные или полиуретановые краски для зон с высокой нагрузкой (проезды, места хранения).

• Для зон с умеренной нагрузкой (пешеходные дорожки) подойдут акриловые краски с защитным лаком.

• Наносите краску в 2–3 слоя с промежуточной сушкой.

• Рассмотрите клеящиеся ленты для временной разметки или зон с низкой нагрузкой.

Нарушение 2: Нанесение разметки на неподготовленную поверхность

Проблема: Разметка отслаивается через несколько недель, несмотря на использование качественных материалов.

Причина:

• Поверхность не очищена от пыли, грязи, масляных пятен.

• Нанесение на влажный пол.

• Отсутствие грунтовки для пористых поверхностей.

Решение:

• Очистите пол от всех загрязнений, удалите старую разметку (если есть).

• Обезжирьте поверхность растворителем (ацетон, уайт-спирит).

• Дождитесь полного высыхания после уборки (минимум 24 часа).

• Нанесите грунтовку для бетонных полов перед покраской.

• Соблюдайте температурный режим: нанесение при температуре от +5°C до +30°C, влажность не более 80%.

Нарушение 3: Отсутствие дублирования напольных знаков вертикальными

Проблема: Напольная разметка не видна из-за загромождения паллетами, техникой или плохой освещенности.

Причина:

• Разметка нанесена только на пол, без дублирования на стенах, стойках или подвесах.

• Высокие стеллажи закрывают обзор напольных знаков.

Решение:

• Дублируйте критически важные знаки (пешеходные переходы, границы проездов, эвакуационные выходы) на вертикальных поверхностях на высоте 1,5–2,0 м от пола.

• Используйте световые табло или фотолюминесцентные знаки для эвакуационных путей (требование СП 1.13130.2020).

• Обеспечьте достаточную освещенность в зонах разметки: минимум 50 лк для пешеходных зон, 100 лк для проездов (СП 52.13330.2016).

Нарушение 4: Несоответствие цветовой схемы

Проблема: Использованы «произвольные» цвета, не соответствующие ГОСТ. Например, синяя разметка для опасных зон или красная для безопасных маршрутов.

Причина:

• Незнание требований ГОСТ 12.4.026-2015.

• Использование остатков краски «какого цвета нашли».

Решение:

• Строго соблюдайте цветовую кодировку:

  • Желто-черный — опасные зоны, границы проездов.

  • Красно-белый — запретные зоны, пожарное оборудование.

  • Зелено-белый — безопасные зоны, эвакуационные пути.

  • Сине-белый — предписывающие знаки.

• Используйте краску с указанием RAL-кода для точного соответствия стандарту.

Нарушение 5: Загромождение размеченных зон

Проблема: Разметка нанесена правильно, но зоны постоянно загромождаются паллетами, коробками, техникой.

Причина:

• Недостаточная ширина зон хранения.

• Отсутствие контроля за соблюдением разметки.

• Нехватка складских площадей.

Решение:

• Проектируйте зоны хранения с запасом по площади (минимум +10–15% к расчетной потребности).

• Внедрите систему контроля: регулярные обходы, фотофиксация нарушений, ответственность за зоны.

• Используйте визуальные сигналы: надписи «НЕ ЗАСТАВЛЯТЬ», «СВОБОДНАЯ ЗОНА», диагональная штриховка для запретных зон.

• Обучите персонал: разметка работает только тогда, когда все сотрудники понимают ее значение и соблюдают правила.

Важный нюанс: толщина и материал ленты в ГОСТе не оговариваются — это зона ответственности проектировщика. Но на практике для интенсивных складов с движением тяжелой техники подходит только лента с абразивным слоем (на основе оксида алюминия или карбида кремния), которая выдерживает многократные наезды погрузчиков и не истирается за месяц эксплуатации.

Чек-лист для самопроверки перед инспекцией

Перед проверкой ГИТ или МЧС пройдитесь по складу с этим списком:

• Все линии разметки четкие, не выцветшие, не отслаиваются.

• Цвета соответствуют ГОСТ 12.4.026-2015.

• Ширина пешеходных дорожек не менее 0,8 м.

• Ширина проездов для техники соответствует габаритам + 0,9 м.

• Эвакуационные выходы обозначены зелено-белой разметкой, свободные зоны перед ними не загромождены.

• Пожарное оборудование доступно, зоны перед ним обозначены красно-белой разметкой.

• Напольные знаки продублированы вертикальными (где необходимо).

• Освещенность в зонах разметки соответствует нормам.

• Персонал обучен правилам разметки и соблюдает их.

Если все пункты отмечены — ваш склад готов к проверке!

Преимущества противоскользящей ленты: безопасность на каждом шагу

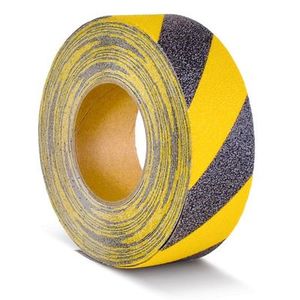

Противоскользящая лента Mehlhose GmbH 50 мм х 18,3 м

В складских помещениях, где на пол часто попадают масла, вода или пыль, риск падения персонала возрастает многократно. Именно здесь на помощь приходит противоскользящая сигнальная лента. Ее использование имеет ряд неоспоримых преимуществ по сравнению с обычной краской или ПВХ-лентой:

• Снижение травматизма: основная функция ленты – обеспечение надежного сцепления подошвы обуви с поверхностью пола, что снижает риск падения на влажных или маслянистых участках, на пандусах и ступенях. Ленты высшего класса (R13) гарантируют устойчивость даже в сложных условиях.

• Высокая износостойкость: противоскользящие ленты, особенно с абразивным покрытием из оксида алюминия, рассчитаны на интенсивную эксплуатацию (например, на 600 000 шагов) и устойчивы к воздействию масел, химикатов и истиранию.

• Совмещение функций: такая лента выполняет одновременно две задачи – предупреждает об опасности (благодаря яркой черно-желтой или красно-белой окраске) и предотвращает скольжение – и поэтому будет полезна для маркировки краев погрузочных платформ, лестничных маршей, рабочих зон у станков.

• Простота монтажа и долговечность: самоклеящиеся ленты легко монтируются на бетон, металл, плитку и другие поверхности. Качественный акриловый клей обеспечивает надежную фиксацию, а демонтаж не повреждает поверхность.

• Выберите в нашем каталоге универсальную противоскользящую ленту для разметки и фотолюминесцентную ленту. Наши менеджеры проконсультируют вас по всем возникшим вопросам и помогут рассчитать необходимое количество материала.

Заключение

На практике сигнальная разметка решает две прикладные задачи: она дисциплинирует движение техники и помогает человеку быстро считывать опасности на полу. ГОСТ 12.4.026‑2015 задаёт строгие рамки — какие цвета, где и когда использовать. Но сам по себе стандарт не защитит от травм, если подойти к делу формально.

Результат зависит от деталей: правильного выбора материала под конкретный тип пола и нагрузку, регулярного обновления стёртых линий и готовности персонала читать напольную разметку на складе, а не игнорировать её. Противоскользящие ленты здесь — не тренд, а практичное решение для зон, где пол постоянно влажный, маслянистый или запылённый. Они держат сцепление там, где краска или обычная плёнка становятся скользкими и опасными.
