Сигнальная разметка смотровой ямы: требования ГОСТ, штрафные санкции и алгоритм нанесения
Содержание:
Осмотровая канава (смотровая яма) является объектом повышенной опасности. На производстве или в гараже это зона, где риск падения с высоты, травмирования при движении транспорта и воздействия вредных факторов (недостаток вентиляции, скопление газов) максимален. Однако, как показывает практика надзорных органов, большинство владельцев сосредоточены на гидроизоляции и въездных пандусах, игнорируя разметку смотровой ямы.
Такое пренебрежение может привести не только к травмам персонала, но и к административным штрафам при проверке. В этой статье мы детально разберем, как привести опасный объект в соответствие с законом.

Нормативная база
Многие ошибочно полагают, что смотровую яму регламентирует только старый СНиП. Это не так. В современном правовом поле ключевым документом является межгосударственный стандарт ГОСТ Р 54967-2012 (действует в РФ как национальный стандарт), а также отраслевые нормы.
Если мы говорим о промышленной безопасности и охране труда, требования к осмотровой канаве прописаны в следующих актах:
ГОСТ Р 54967-2012 «Здания и сооружения. Правила эксплуатации» – устанавливает общие требования к конструктиву.
ГОСТ 12.2.003-91 (ССБТ) – требования безопасности к производственному оборудованию.
Правила по охране труда на автомобильном транспорте (Приказ Минтруда № 902н) – здесь содержатся прямые предписания относительно ограждений, цветовой окраски и сигнальных полос.
ГОСТ Р 12.4.026-2015 (самый важный для нас) – «Цвета сигнальные, знаки безопасности и разметка сигнальная».
Главный вывод из анализа требований ГОСТ к осмотровой канаве заключается в том, что она приравнивается к опасному участку, требующему нанесения сигнальных цветов. ГОСТ Р 12.4.026 напрямую обязывает наносить сигнальную разметку на границы опасных зон, и канава является классическим примером перепада высот. Разметка наносится на реборду и/или на напольное покрытие рядом с канавой.
Что такое реборда и какой должна быть ее высота
Реборда (или колесоотбойный брусок, бортик) — это выступающий элемент по верхнему краю смотровой канавы, который предотвращает случайный съезд колеса автомобиля в углубление при маневрировании.
Согласно нормам охраны труда (в частности, НПАОП 60.2-1.28-97 «Правила охраны труда на автомобильном транспорте», п. 5.5.15), высота реборды должна составлять:
Не менее 0,1 м (100 мм) – для автомобилей I категории (легковые автомобили).
Не менее 0,15 м (150 мм) – для автомобилей II и III категории (грузовые автомобили, автобусы).
Цветовое решение
Самый частый вопрос на практике: какой цвет выбрать? Интуитивно многие красят в желтый. Правильно, но важно соблюсти стандарты. Согласно ГОСТ Р 12.4.026, для обозначения возможного падения с высоты и границ проезжей части используются комбинации желтого и черного цвета.
Так как нас интересует именно безопасность движения колес вдоль кромки, мы должны ответить на вопрос: каким цветом окрашиваются реборды осмотровой канавы с точки зрения эргономики? Ответ:
Основной фон: Желтый (RAL 1003 или сигнальный желтый) – привлекает внимание, виден в полутьме.
Чередование: Соотношение желтого и черного должно быть равным (обычно 200-300 мм на 200-300 мм) или полосами под углом 45°.
Если реборда отсутствует (край ямы вровень с полом), разметка наносится непосредственно на пол вдоль края. Она наносится на полосе шириной не менее 150-200 мм.
Вот сравнительная таблица требований к элементам ямы:
Элемент конструкции | Требуемый цвет / Тип разметки | Нормативный документ (ГОСТ Р 12.4.026) |
Реборды (вертикальный борт) | Желтый + черные полосы (чередование) или сплошной желтый при наличии ограждения | п. 5.1. – Опасность удара, падения |
Кромка ямы (пол) | Сигнальная разметка желто-черная под углом 45° | Таблица 2 – Обозначение границ проезда |
Нижняя ниша (канава) | Потенциально опасные выступы – желтый цвет | п. 4.4 – сигнальные цвета |
Ограждения (на время ремонта) | Бело-красная лента или щиты | Отдельно по ОТ |
Важно: просто «закрасить» яму в желтый недостаточно. Если выбран вариант с чередованием, площадь черных и желтых полос должна быть примерно равной.
Ключевое различие: разметка на горизонтали и вертикали
Практика показывает, что инспекторы ГИТ (Государственная инспекция труда) при проверке штрафуют именно за отсутствие градиента опасности на полу. Водитель или слесарь, маневрируя перед въездом, смотрит на пол, а не на стенки ямы. Поэтому существует два типа нанесения:

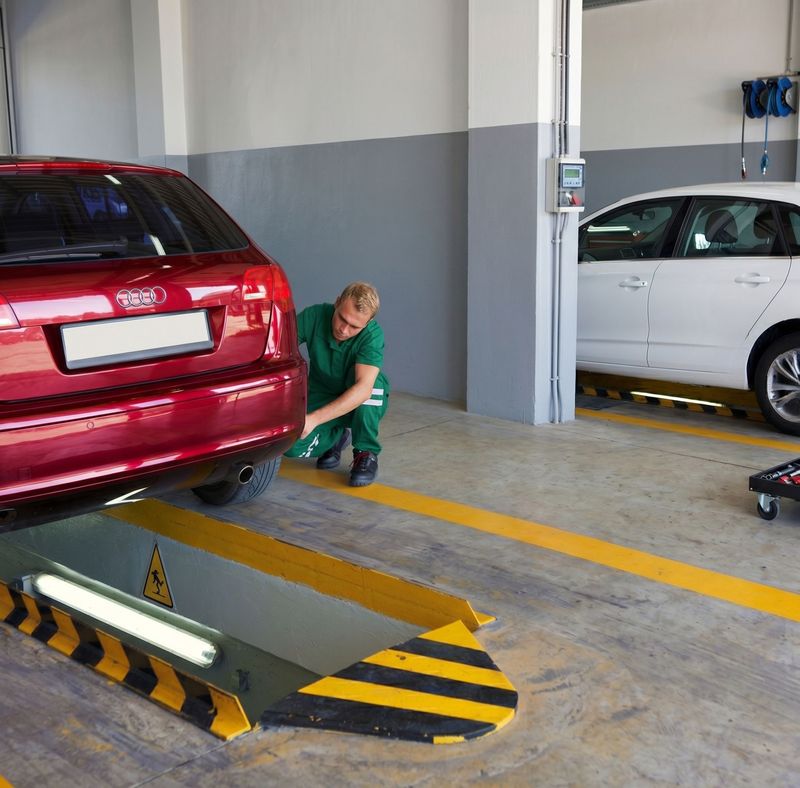

Тип А. Вертикальные реборды
Здесь применяется полосатая структура. Это отличный визуальный ограничитель при движении задним ходом.
Тип Б. Горизонтальная разметка
Наносится на пол перпендикулярно оси заезда или по периметру. Часто наносятся V-образные стрелки (зебра), указывающие направление к канаве.
При этом сигнальная разметка смотровой ямы должна дублироваться знаком безопасности по ГОСТ Р 12.4.026-2015 (треугольник с восклицательным знаком «Осторожно! Прочие опасности»), который вешается на видном месте у въезда.
Пошаговая инструкция: как правильно нанести сигнальную разметку на смотровую яму
Нанесение сигнальной разметки — это не просто «покрасить в желтый». Чтобы покрытие продержалось годы, выдерживало агрессивную среду гаража и соответствовало требованиям инспекторов ГИТ, важно соблюсти технологию, опираясь на ГОСТ Р 12.4.026-2015 и Приказ Минтруда России № 902н.
Вот конкретный алгоритм действий.
Этап 1. Подготовка инструментов и материалов
Вам понадобятся:

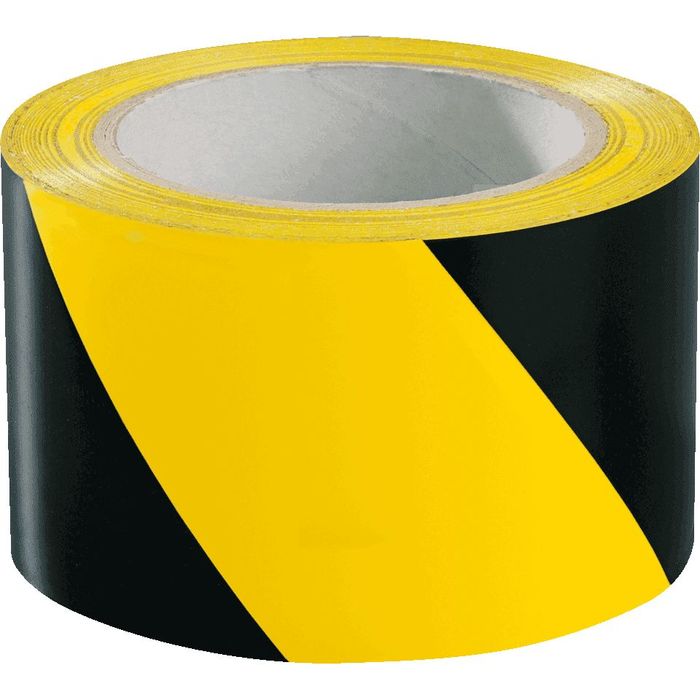

Материал разметки: двухкомпонентная эпоксидная или полиуретановая краска (устойчивая к маслам, бензину и истиранию) ИЛИ специализированная противоскользящая сигнальная лента (желто-черная).
Инструменты: малярный скотч (широкий, на бумажной основе), строительный уровень, рулетка, длинная металлическая линейка или трафарет, валик с коротким ворсом, шпатель.
Для подготовки поверхности: металлическая щетка или шлифмашинка, обезжириватель (ацетон, растворитель 646 или специализированный состав), грунтовка по бетону или антикоррозийный грунт по металлу.
Этап 2. Подготовка поверхности (самый важный этап!)
Без качественной подготовки любое покрытие отслоится через пару месяцев из-за влажности и паров ГСМ.
Очистка: Тщательно зачистите реборды (колесоотбойные бортики) и пол вокруг ямы. Удалите старую отслаивающуюся краску, ржавчину, масляные пятна и пыль. Бетон должен быть сухим и прочным.
Обезжиривание: Протрите поверхность ветошью, смоченной в растворителе. Это критически важно для адгезии (сцепления) краски или клеевого слоя ленты.
Грунтование: Если используете краску, нанесите один слой грунтовки глубокого проникновения (для бетона) или преобразователя ржавчины с грунтом (для металлических уголков реборд). Дайте высохнуть согласно инструкции производителя.
Этап 3. Разметка и расчет размеров
Согласно ГОСТ Р 12.4.026-2015 (п. 5.2.1, таблица 2), для обозначения опасности падения с высоты и границ опасных зон применяется желто-черная разметка.
Определите ширину полосы: ГОСТ жестко не регламентирует миллиметры, но требует, чтобы соотношение ширины желтого и черного цветов составляло от 1:1 до 1,5:1. На практике оптимальная ширина одной цветной полосы составляет 100–200 мм (в зависимости от размера ямы).
Угол наклона: Для горизонтальных поверхностей (пол вокруг ямы) полосы наносятся под углом 45°–60° к горизонту. Для вертикальных поверхностей (реборды) полосы наносятся вертикально.
Нанесение карандашной разметки: С помощью рулетки и уровня начертите границы будущих полос. Для диагональной разметки на полу используйте длинную линейку или натянутый шнур, чтобы сохранить единый угол на всем периметре.
Заклейка границ: Аккуратно наклейте малярный скотч по начерченным линиям. Это обеспечит идеально ровные края без подтеков.
Этап 4. Нанесение разметки (два варианта)
Вариант А: Окрашивание (долговечнее для металла и бетона)
Нанесите первый слой желтой сигнальной краски на все размеченные участки. Дайте ему полностью высохнуть (обычно 2–4 часа, см. инструкцию к эмали).
Переклейте малярный скотч: закройте высохшие желтые полосы и откройте участки для черной краски.
Нанесите черную краску в один или два слоя.
Профессиональный совет: Снимайте малярный скотч сразу после нанесения последнего слоя краски, пока она не начала схватываться. Если ждать полного высыхания, скотч может оторвать куски свежего покрытия вместе с собой.
Вариант Б: Использование противоскользящей ленты (быстрее и проще)
Отрежьте куски желто-черной ленты нужной длины с небольшим запасом (2–3 см).
Наклеивайте ленту на обезжиренную поверхность, плотно прижимая и разглаживая твердым шпателем или резиновым валиком от центра к краям, чтобы выгнать пузырьки воздуха.
Профессиональный совет: На внешних углах реборд ленту лучше не сгибать под острым углом (она быстро отклеится от ударов колес). Сделайте аккуратный диагональный надрез или используйте специальные угловые элементы/пластыри.
Этап 5. Финальная проверка и сушка
Дайте покрытию набрать полную прочность (для эпоксидных составов это обычно 24–72 часа до заезда автомобиля).
Проверьте видимость: разметка должна четко считываться водителем при заезде в гараж или бокс, в том числе при искусственном освещении.
Убедитесь, что на видном месте у въезда размещен знак безопасности W01 «Внимание! Опасность» (равносторонний желтый треугольник с черной каймой и восклицательным знаком по центру), как того требует ГОСТ Р 12.4.026-2015.

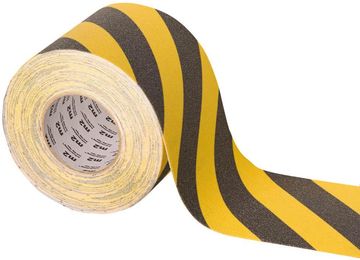

Противоскользящая лента Mehlhose GmbH 100 мм х 18,3 м
Ответственность и штрафы
Многие владельцы ошибочно полагают, что разметка в гараже или на СТО – это "внутреннее дело". Это не так. Надзорные органы (трудовая инспекция) рассматривают отсутствие разметки как грубое нарушение правил охраны труда, создающее угрозу жизни.
Какие штрафы применяются?
Согласно КоАП РФ (ориентируемся на статью 5.27.1, так как нарушение госнормативов ОТ – это не статья 12.16 ПДД, которая касается дорог общего пользования, а именно трудовое законодательство). За необеспечение безопасности работника:
Должностное лицо (инженер, механик): от 2 000 до 5 000 рублей.
Индивидуальный предприниматель: от 2 000 до 5 000 рублей (или приостановка деятельности до 90 суток).
Юридическое лицо (организация): от 50 000 до 80 000 рублей.
Если из-за отсутствия сигнальной разметки произошел несчастный случай (работник упал в яму), дело переквалифицируется по статье 143 УК РФ (Нарушение требований охраны труда). Это грозит не только штрафом до 400 000 рублей, но и уголовной ответственностью для руководителя (исправительные работы или лишение свободы).
Важный нюанс по ПДД: если ваша частная яма находится в зоне, куда теоретически может заехать "чужой" (например, парковка перед СТО), и человек на автомобиле повредит авто из-за того, что кромка ямы не выделена, судебная практика может применить статью 12.16 КоАП за нарушение правил маневрирования, но чаще всего вину перекладывают на владельца сервиса по ГК РФ (возмещение ущерба).
Заключение и чек-лист
Создание безопасной осмотровой канавы – это не прихоть, а экономическая необходимость. Один штраф ГИТ в 80 000 рублей перекроет стоимость качественной полиуретановой краски на 5 лет вперед.
Финальный чек-лист для владельца:
Реборды: окрашены в полосатую (желто-черную) полосу? Есть ли ограждение на время отсутствия работ?
Пол: нанесена ли разметка вокруг смотровой ямы на расстоянии 300-500 мм от края?
Знак: висит ли знак «Осторожно! Прочие опасности» (желтый треугольник)?
Освещение: сигнальная разметка должна быть подсвечена, если гараж темный (это требование п. 3.21 ГОСТ Р 54967).
Помните: яркая разметка смотровой ямы – это самый дешевый способ предотвратить тяжелую производственную травму и избежать многотысячных штрафов. А заказать ПВХ-ленту для разметки и напольные знаки можно на нашем сайте.
